ความแม่นยำสูง 2 แกน ระบบการเฝ้าระวังด้วยแสงด้วยไฟฟ้าจากเรือด้วยไฟฟ้า EOSS

2 แกน ความแม่นยำสูง ระบบเฝ้าระวังด้วยไฟฟ้าด้วยแสงจากเรือ (EOSS)

1.1 บทนำการผลิต

เจH602-28015ระบบเฝ้าระวังทางไฟฟ้าและแสงที่ติดตั้งในเรือเป็นระบบออปติก-เครื่องกล-ไฟฟ้าที่มีการบูรณาการสูง ซึ่งติดตั้งกล้องกลางวัน HD 1080p และกล้องระบายความร้อนด้วย MWIRกล้องกำลังเชื่อมต่อกับแพลตฟอร์มที่เสถียร 2 แกนและ 2 กิมบอลโดดเด่นด้วยการออกแบบที่กะทัดรัดและโมดูลาร์ มีไว้สำหรับเรือที่ตรงตามข้อกำหนดทางทหารและพลเรือน เช่น การค้นหา การสังเกตการณ์ การลาดตระเวน และการติดตามเป้าหมายบนผิวน้ำทะเล ซึ่งใช้กันอย่างแพร่หลายในกองทัพเรือ ตำรวจ ยามชายฝั่ง และการเดินเรือ เป็นต้น

1.2 คุณสมบัติหลัก

1. การทำให้เสถียรแบบ 2 แกน (แนวราบและระดับความสูง) ระบบควบคุมไจโรและเซอร์โวที่มีความแม่นยำสูงใช้การลาดตระเวนที่ครอบคลุมเต็มรูปแบบ
2. ขนาดกะทัดรัด น้ำหนักเบา ปรับตัวได้ดี ใช้พลังงานต่ำ และประหยัดต้นทุนสูง
3. ฟังก์ชั่นการติดตามวิดีโอมีการติดตามแบบเรียลไทม์ การติดตามด้วยตนเอง/อัตโนมัติ และล็อคอัตโนมัติ
4. การแก้ไขที่มีความแม่นยำสูงช่วยให้มั่นใจได้ว่าแกนออปติคัลของ IR และ CCD อยู่ในแนวเดียวกัน
5. Gimbal ถูกควบคุมโดยซอฟต์แวร์ที่เป็นมิตรต่อผู้ใช้
6. โหมดการทำงาน ข้อมูลมุมราบและมุมเงยสามารถแสดงบนวิดีโอและส่งกลับได้

1.3.1 ข้อมูลจำเพาะของระบบ

1. พื้นที่ครอบคลุม Azimuth: n×360° ต่อเนื่อง
2. ระดับความสูง Coveความโกรธ: -20°~+75°(แนวนอนคือ 0°,งของตัวเองเป็นลบ)
3. ความแม่นยำในการทำให้เสถียร: ≤0.5mrad(1σ)
4. ความแม่นยำเชิงมุม: ±0.1°(1σ)
5. รูปแบบภาพออก: SDI

1.3.2 กล้อง HD กลางวัน

1. CCD: SONY 1/2.8CMOS
2. ความละเอียด: 1920×1080
3. ความยาวโฟกัส: 4.3 มม. ~ 129 มม. (ซูมออปติคอล 30 เท่า)
4. FOV: 63.7°~2.3°
5. เลนส์: HD 2.13 ล้านพิกเซล
6. โฟกัส: อัตโนมัติ

1.3.3 กล้องความร้อน IR

1. ตัวตรวจจับ: ตัวตรวจจับ MWIR แบบเย็น 640×512
2. สเปกตรัม: 3μm ~ 5μm
3. ขนาดพิกเซล: 15μm×15μm
4. ทางยาวโฟกัส: 30mm~300mm

1.3.4 โมดูลติดตามวิดีโอ

1. เป้าหมายการค้นหาอัตโนมัติ/ด้วยตนเองในพื้นที่ที่ระบุ

การเลือกเป้าหมาย: รองรับการล็อกอัตโนมัติ/ด้วยตนเอง
ฉากติดตามเป้าหมาย:สู่อากาศ สู่ทะเล (สามารถเพิ่มประสิทธิภาพเป้าหมายตามวิดีโอ/ภาพที่ผู้ใช้จัดหาให้)
เป้าหมายยึดคืนอย่างชาญฉลาดหลังจากหายไปในเวลาอันสั้น

1. รองรับกล้อง FOV แบบคงที่หรือแบบปรับค่าได้ในสถานะการติดตาม จะคอยติดตามเป้าหมายในขณะที่เปลี่ยน FOV
2. พารามิเตอร์:

• คอนทราสต์การติดตามขั้นต่ำ: 10%
• SNR ขั้นต่ำ: 10dB
• ขนาดเป้าหมายขั้นต่ำ: 3×3 พิกเซล
• ความล่าช้าในการส่งออก: <40ms
• ความแม่นยำในการตรวจจับ: ≤0.1°
• เวลาในการประมวลผล: <100ms
• ช่วงการตรวจจับ: ราบ ±60°, ระดับความสูง ±45°

1. อินพุตวิดีโอ: วิดีโอดิจิตอล HD-SDI 1 ทาง, วิดีโออะนาล็อก PAL 1 ทาง
2. เอาต์พุตวิดีโอ: วิดีโอดิจิทัล SDI 1 ทาง
3. การสื่อสาร: RS422 ทางเดียว
4. แรงดันใช้งาน: DC5V

1.3.5 พารามิเตอร์สิ่งแวดล้อม

1. อุณหภูมิในการทำงาน:-20องศาเซลเซียส~+50องศาเซลเซียส
2. อุณหภูมิในการจัดเก็บ:-30องศาเซลเซียส~+60องศาเซลเซียส
3. ป้องกันการสั่นสะเทือน: GJB 150.16A-2009, A.2.3.11 the 21^{เซนต์}เรือชั้น
4. กันฝน: GB 4208-2008 IP67

1.3.6 พารามิเตอร์ทางกายภาพ

1. มิติ: ≤Φ260mm×360mm (H)
2. สี: เทากรมท่า
3. น้ำหนัก: ≤20กก
4. แรงดันไฟฟ้าที่ใช้งาน: DC24V
5. การใช้พลังงาน: ≤450W
6. การติดตั้ง: ไม่จำเป็นต้องใช้แดมเปอร์gimbal เชื่อมต่ออย่างแน่นหนากับแท่นgimbal มีเส้นบอกระดับเป็นศูนย์ในทิศทางราบ
   1. องค์ประกอบของระบบ

JH602-28015 EOSS มีไว้สำหรับเรือลาดตระเวน ใช้สำหรับตรวจติดตาม ติดตาม และกำหนดตำแหน่งเป้าหมายทางทะเลและทางอากาศในขณะที่เรือลาดตระเวนกำลังปฏิบัติภารกิจ สถานะและวิดีโอของ gimbal จะถูกส่งกลับมาและแสดงบนซอฟต์แวร์นอกจากนี้ คำสั่งควบคุมยังถูกส่งไปยัง gimbal โดยซอฟต์แวร์ที่เป็นมิตรกับผู้ใช้เพื่อรับรู้การทำงานและการควบคุมตามเวลาจริง
ระบบทั้งหมดประกอบด้วย gimbal กล่องอิเล็กทรอนิกส์ และซอฟต์แวร์ควบคุมและสั่งงาน

1. 1. กิมบอล

Gimbal เป็นหน่วยเซ็นเซอร์ (ตู้ออปติคอล) ทาสของแพลตฟอร์มเซอร์โวเสถียรไจโรสองแกน (ระดับความสูงและแนวราบ)หน่วยเซนเซอร์ติดตั้งกล้องความร้อนความละเอียดสูง 640×512 MWIR พร้อมเลนส์ซูมต่อเนื่อง 15~280 มม. และกล้องกลางวัน HD 1920×1080 ที่สามารถตรวจจับ จดจำ ระบุ และติดตามเป้าหมายได้ทั้งกลางวันและกลางคืนgimbal พร้อมแท่นถูกติดตั้งไว้เหนือดาดฟ้าตามสภาพแวดล้อมที่ใช้งานจริง
อินเทอร์เฟซภายนอกคือขั้วต่อการบิน 26 พิน

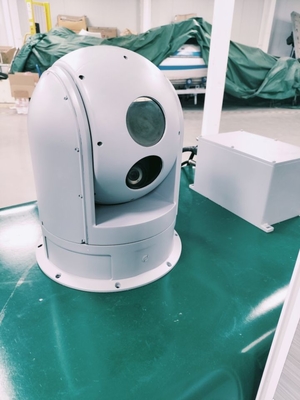

แผนที่ทางกายภาพ

...
