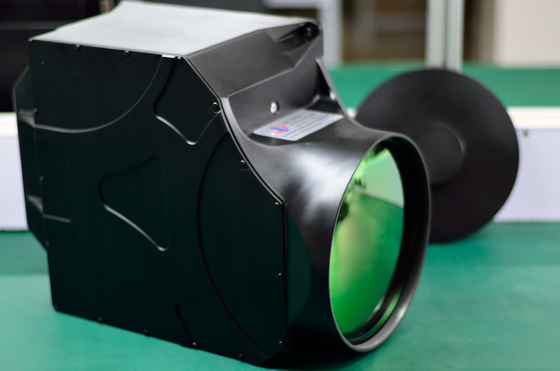

กล้องถ่ายภาพความร้อนอินฟราเรดระยะไกล 24VDC 800 ~ 80 มม. ซูมต่อเนื่อง

ซูมต่อเนื่อง 800~80 มมกล้องถ่ายภาพความร้อนอินฟราเรดระบายความร้อน

1.1ระบบเลนส์

กล้องจับความร้อนใช้ระบบออพติคอลซูมต่อเนื่องช่วงคลื่นกลาง (3.7μm~4.8μm) ซึ่งเป็นโครงสร้างการส่งผ่านแสงเต็มรูปแบบ ประกอบด้วยกลุ่มเลนส์คงที่ด้านหน้า, กลุ่มเลนส์ซูม, กลุ่มเลนส์ชดเชย, กลุ่มเลนส์คงที่ด้านหลัง, กลุ่มเลนส์สะท้อนแสงและรีเลย์ไดอะแกรมระบบออปติกอ้างถึงรูปที่ 1

รูปที่ 1 ไดอะแกรมระบบออพติคอลซูมต่อเนื่อง

กลุ่มเลนส์ซูมและกลุ่มเลนส์ชดเชยแสงใช้เลนส์แยก 2 ชิ้นเพื่อให้คุณภาพของภาพที่คมชัดและคงที่ เมื่อเลนส์ซูมเคลื่อนไปตามทิศทางของแกน เลนส์ชดเชยจะเคลื่อนที่ไปพร้อมกันเพื่อทำการชดเชยตามเวลาจริงการออกแบบไดรฟ์มอเตอร์คู่สำหรับกลุ่มเลนส์ซูมและเลนส์ชดเชยสามารถลดระดับเสียงและลดน้ำหนักได้ ในขณะเดียวกัน การใช้รีเฟลกเตอร์กับเส้นทางแสงสะท้อนแสงยังสามารถลดระดับเสียงลงได้อีกเลนส์รีเลย์ทำให้รูม่านตาเข้าอยู่ที่ศูนย์กลางของระบบ กำลังโฟกัสและลำกล้องของเลนส์แต่ละตัวมีความสม่ำเสมอเพื่อให้ได้รับประสิทธิภาพการระบายความร้อน 100%

1.2เครื่องตรวจจับ

กล้องตรวจจับความร้อนระยะไกล JH640-800 เลือกรุ่นที่สามของเครื่องตรวจจับอาร์เรย์ระนาบโฟกัสที่มีการจ้องมองที่ระบายความร้อนด้วยความเย็น ซึ่งเป็นเครื่องตรวจจับประสิทธิภาพสูงที่พัฒนาเต็มที่และใช้กันอย่างแพร่หลายมากที่สุดระนาบโฟกัสทำจากวัสดุ HgCdTe พร้อมการตอบสนองอินฟราเรดช่วงกลางคลื่น (3.7μm~4.8μm)การตรวจจับ (D*) ถึงด้วยข้อดีของประสิทธิภาพการทำงานที่ดีในย่านสเปกตรัมที่มีประสิทธิภาพและช่วงอุณหภูมิการทำงานที่กว้าง เครื่องตรวจจับนี้จึงถูกนำมาใช้อย่างแพร่หลายในการตรวจจับอินฟราเรด การเฝ้าระวัง การตรวจสอบ การเตือน การค้นหาเป้าหมายและการติดตามบนเครื่องบิน เรือ ยานพาหนะ และเรือบรรทุกอื่นๆ

การระบายความร้อนของเครื่องตรวจจับใช้เครื่องทำความเย็นแบบวงจรรวมสเตอร์ลิงที่ใช้หลักการการขยายตัวแบบไอเซนโทรปิกแบบแก๊สพร้อมลักษณะมัลติฟังก์ชั่นและอายุการใช้งานยาวนาน เครื่องทำความเย็นประเภทนี้มีข้อดีหลายประการ เช่น โครงสร้างที่กะทัดรัด ปริมาณขนาดเล็ก น้ำหนักเบา ช่วงอุณหภูมิการทำความเย็นกว้าง สั้น เวลาเริ่มต้น, ประสิทธิภาพสูง, อายุการใช้งานยาวนาน, ควบคุมง่าย, เวลาทำงานต่อเนื่องยาวนานและอื่นๆ

1.3วงจรประมวลผลสัญญาณ

1.3.1หลักการ

หากเปรียบเทียบอาร์เรย์ระนาบโฟกัสอินฟราเรดกับดวงตาของกล้องถ่ายภาพความร้อนอินฟราเรด แผงวงจรประมวลผลภาพคือสมองของมันหน้าที่หลักของวงจรประมวลผลสัญญาณ (SPC) คือการวิเคราะห์สัญญาณแบบเรียลไทม์ที่ครอบคลุมโดยมุ่งเป้าไปที่ข้อบกพร่องของภาพอินฟราเรดบนพื้นฐานของความเสถียรของอุณหภูมิของ FPA SPC บรรลุฟังก์ชั่นการสร้างสัญญาณขับเคลื่อน การรวมวิดีโอมาตรฐาน การสื่อสารกับพีซี การสื่อสารระหว่างมนุษย์กับเครื่องจักร เป็นต้น หลักการพื้นฐานของแผงวงจรประมวลผลสัญญาณอ้างอิงจากรูปที่ 2

ข้อมูลจำเพาะ:

ข้อมูลบริษัท
หวู่ฮั่น JOHO Technology Co., Ltdก่อตั้งขึ้นในปี 2552 เป็นบริษัทเทคโนโลยีระดับสูงที่ใช้เทคโนโลยีการถ่ายภาพความร้อนด้วยอินฟราเรดJoho ได้สร้างห่วงโซ่อุตสาหกรรมอินฟราเรดที่สมบูรณ์ตั้งแต่ล่างขึ้นบน: จากส่วนประกอบหลักไปจนถึงระบบเฝ้าระวังและติดตามอินฟราเรดออปติคัลไฟฟ้าที่ครอบคลุมเรามีฐานการวิจัยและพัฒนาสองแห่งในหูเป่ยจงเซียงและเมืองหวู่ฮั่น สถาบันการศึกษาระดับสูงและสถาบันวิจัยที่มีชื่อเสียงทั้งในประเทศและต่างประเทศ

การกระจายลูกค้า

ขั้นตอนการบริการ

สินค้า
ผลิตภัณฑ์ของเราประกอบด้วยกล้องตรวจจับความร้อน ระบบค้นหาและติดตามด้วยแสงอิเล็กโทรออปติก/อินฟราเรด (ระบบค้นหาและติดตาม EO/IR) และระบบเฝ้าระวัง EO เรดาร์ตรวจการณ์ เครื่องตรวจจับระยะด้วยเลเซอร์ ไจโรไฟเบอร์ออปติก แหล่งพลังงานพิเศษ (แบตเตอรี่ความร้อนและเงิน- แบตเตอรี่สังกะสี แบตเตอรี่ Ag-zn) และโซลูชัน OEMผลิตภัณฑ์และบริการเฉพาะบุคคลเพื่อให้ลูกค้าได้รับข้อได้เปรียบที่สำคัญเนื่องจากผลิตภัณฑ์ของเรามีคุณภาพสูงและประสิทธิภาพที่เชื่อถือได้ผลิตภัณฑ์ Joho ถูกนำมาใช้อย่างแพร่หลายในการใช้งานต่างๆ การรักษาความปลอดภัยและการเฝ้าระวัง การบังคับใช้กฎหมาย การลาดตระเวนทางทะเล การบริหารการประมง การสำรวจและการทำแผนที่ และอื่นๆ
