| สถานที่กำเนิด: | WUHAN CHINA |
| ชื่อแบรนด์: | JOHO |
| ได้รับการรับรอง: | ISO9001:2000， SGS |
| หมายเลขรุ่น: | JH640-100 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiable |
| รายละเอียดการบรรจุ: | กรณีอลูมิเนียมอัลลอยด์ที่กำหนดเองพร้อมล้อ |
| เวลาการส่งมอบ: | 3 เดือนหลังจากได้รับการชำระเงิน |
| เงื่อนไขการชำระเงิน: | T / T,, L / C |
| สามารถในการผลิต: | 50Sets / ปี |
| เทคโนโลยี: | อินฟราเรด | สไตล์: | เอียงกระทะ |
|---|---|---|---|
| พิมพ์: | ระบบเซ็นเซอร์ 2 ตัว | เครื่องตรวจจับ: | LWIR Uncooled VOx FPA |
| รูปแบบ HDMI: | PAL/NTSC | ความละเอียดแนวนอน: | 640x512 |
| การกำหนดค่า: | กล้องความร้อนและกล้องแสงกลางวัน | มาตรฐาน: | GJB |
| น้ำหนัก: | ป้อมปืน: ≤70กก. ห้องโดยสารอิเล็กทรอนิกส์: ≤8.2กก. กล่องควบคุม: ≤1.2กก | ความยาวคลื่น: | 1.06μm |
| สเปกตรัมแบนด์: | 8μm~12μm | การสื่อสาร: | RS232 |
| พาวเวอร์ซัพพลาย: | DC 24V/15A, DC28V/15A | ||
| เน้น: | Electro Optical Infrared Drone Camera,LWIR Uncooled VOx FPA Drone Camera,GJB Infrared Drone Camera |
||

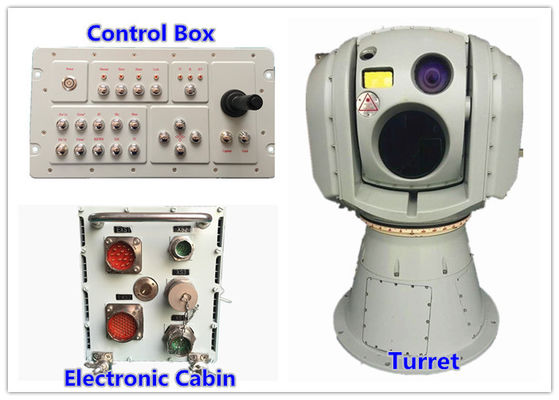

LWIR Uncooled VOx FPA Electro-Optical Infrared Drone Camera System
ระบบติดตาม EO/IR ของ JH640-100 เป็นอุปกรณ์แบบบูรณาการที่ประกอบด้วยหน่วยแสง ไฟฟ้า เครื่องจักร ควบคุม และประมวลผลสัญญาณ โดยใช้เครื่องตรวจจับแสงไฟฟ้าเป็นส่วนประกอบที่ละเอียดอ่อน และการควบคุมเครื่องกลไฟฟ้าเพื่อทำให้แกนสายตามีเสถียรภาพ ดังนั้น ตระหนักถึงฟังก์ชั่นการจับเป้าหมาย การติดตาม การเล็ง และการรักษาเสถียรภาพเทคโนโลยีต่อไปนี้รวมถึงการจดจำเป้าหมายและเทคโนโลยีการติดตามอัตโนมัติการควบคุมเซอร์โวติดตาม EO;การประยุกต์ใช้เทคโนโลยีการควบคุมการออกแบบกลไกและการประมวลผลสัญญาณมีความสำคัญต่อการพิจารณาประสิทธิภาพของระบบติดตาม EOเมื่อเร็วๆ นี้ ระบบติดตาม EO ขั้นสูงติดตั้งเซ็นเซอร์ที่มีคลื่นและประเภทต่างกัน เช่น TV, IR, LRF, IR localizer และการออกแบบที่ควรพิจารณาปัจจัยต่อไปนี้: ระยะการทำงาน สภาพแวดล้อม ลักษณะเป้าหมาย รูรับแสงออปติกและทางยาวโฟกัส ความแม่นยำของการรักษาเสถียรภาพน้ำหนักและปริมาตร
ฟังก์ชั่น
ข้อมูลจำเพาะ:
| กล้องถ่ายภาพความร้อน | |
| เครื่องตรวจจับ | LWIR ไมโครโบโลมิเตอร์ FPA ที่ไม่มีการระบายความร้อน |
| Pixel | 640x512 |
| Spectral Band | 8μm~12μm |
| FOV | 6.2° x 5.0° ( ซูมอิเล็กทรอนิกส์: 2×) |
| ความยาวโฟกัส | 100มม., F#:1 |
| กล้องแสงกลางวัน | |
| เครื่องตรวจจับ | 752*582 CCD สีขาว/ดำ 1/3" |
| FOV | ซูมต่อเนื่อง 55.8° x 2.1° |
| ช่วงไฟส่องสว่าง | 200Lx ~105Lx |
| ตัวค้นหาระยะเลเซอร์ | |
| ความยาวคลื่น | 1.06μm |
| ระยะ | 300 ม. ~ 5 กม. (การมองเห็น 10 กม., เป้าหมาย 8 ม. * 2 ม.) |
| ความแม่นยำในการวัด | ≤ ± 5m |
| SERVO | |
| ความแม่นยำในการปรับเสถียรภาพ | ≤ 0.2mrad (1σ) |
| ช่วงทิศทางป้อมปืน | Azimuth: ± 180° (0° คือทิศทางโค้งคำนับ);ระยะห่าง: -20 ° ~ +75 ° |
| ความเร็วมุมสูงสุดของป้อมปืน | |
| Azimuth | ≥50°/วินาที |
| ขว้าง | ≥50°/วินาที |
| รูปแบบสัญญาณวิดีโอ | CCIR PAL มาตรฐาน B/W |
| การสื่อสาร | RS232 |
| ด้านสิ่งแวดล้อม | |
| ช่วงอุณหภูมิในการทำงาน | -40℃ ~ +60℃ |
| ช่วงอุณหภูมิในการจัดเก็บ | -40℃ ~ +65℃ |
| พลัง | |
| พาวเวอร์ซัพพลาย | DC 24V/15A, DC28V/15A |
| การใช้พลังงาน |
DC24: ≤350W DC28V : ≤420W |
| ทางกายภาพ | |
| ขนาด (กxยxส) |
ป้อมปืน:Φ400×630mm ตู้ไฟฟ้า: 159x346.8x185.5mm กล่องควบคุม:364×200.5×137.5mm |
| น้ำหนัก |
ป้อมปืน:≤70kg ห้องโดยสารอิเล็กทรอนิกส์: ≤8.2kg กล่องควบคุม: ≤1.2กก. |
