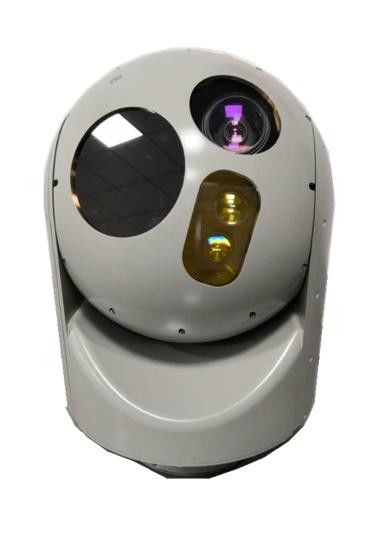

ระบบ EO รถยนต์ไร้คนขับพร้อมกล้องระบายความร้อน MWIR

ระบบ EO รถยนต์ไร้คนขับพร้อมกล้องระบายความร้อน MWIR

  • ระบบ EO รถยนต์ไร้คนขับพร้อมกล้องระบายความร้อน MWIR
  • ระบบ EO รถยนต์ไร้คนขับพร้อมกล้องระบายความร้อน MWIR
  • ระบบ EO รถยนต์ไร้คนขับพร้อมกล้องระบายความร้อน MWIR
ระบบ EO รถยนต์ไร้คนขับพร้อมกล้องระบายความร้อน MWIR
รายละเอียดสินค้า:
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: JOHO
ได้รับการรับรอง: ISO9001
หมายเลขรุ่น: JH602-42021
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: negotiation
รายละเอียดการบรรจุ: กรณีอุปกรณ์ความปลอดภัยมาตรฐาน
เวลาการส่งมอบ: การเจรจาต่อรอง
เงื่อนไขการชำระเงิน: T / T, L / C, Wester N Union, MoneyGram
สามารถในการผลิต: 50Sets / ปี
ติดต่อ
รายละเอียดสินค้า
การทำงาน: การค้นหา การสังเกต การติดตาม และการวางตำแหน่ง Gyro เสถียร Gimbal: 2 แกน
เซนเซอร์: เครื่องบันทึกภาพความร้อนแบบ HD CCD และ IR น้ำหนัก: 45KG
มิติ: Φ430mm×640mm แอปพลิเคชัน: เรือไร้คนขับ, ยานพาหนะไร้คนขับ, Usv, Uav
Pixel: 1920x1080 สี: เครื่องบินสีเทา
ความแม่นยำในการปรับเสถียรภาพ: 25μrad ระยะตรวจจับ: 14km
พาวเวอร์ซัพพลาย: DC24~36V การใช้พลังงาน: ≤500W
ช่วงเลเซอร์: 300ม.~10กม.
แสงสูง:

ระบบ EO ของกล้องระบายความร้อน MWIR

,

ระบบ EO ของกล้องกลางวัน 1080P

กล้อง HD 1080p Daylight Camera ระบบติดตามด้วยไฟฟ้าออปติก MWIR Cooled Thermal Camera



บทนำการผลิต

JH602-42021 ระบบเฝ้าระวังทางไฟฟ้าด้วยแสงคือระบบออปติคอล-เครื่องกล-ไฟฟ้าแบบบูรณาการขั้นสูง พร้อมกับกล้อง HD 1080p สำหรับกลางวัน กล้องถ่ายภาพความร้อน MWIR และ Laser Range Finderมีให้สำหรับข้อกำหนดทางทหารและพลเรือน เช่น การค้นหา การสังเกตการณ์ การลาดตระเวน และการติดตามพื้นผิวทะเล/เป้าหมายทางอากาศ ซึ่งใช้กันอย่างแพร่หลายในการรักษาความปลอดภัยสนามบินและกิจการทางทะเล



หน้าที่หลัก

  • เอาต์พุตแสงกลางวันและภาพ IR ที่เสถียร และรูปภาพต้องไม่มีแถบแนวนอน แถบแนวทแยง และการรบกวนของคลื่นน้ำ
  • ตรวจจับและสังเกตเป้าหมายทั้งกลางวันและกลางคืน
  • การติดตามเป้าหมายด้วยตนเองกำหนดให้คอมพิวเตอร์โฮสต์ส่งคำสั่งติดตามเพื่อเลือกเป้าหมายที่กำหนดไว้แล้วติดตามเป้าหมายที่เลือกโดยอัตโนมัติ
  • การวัดระยะทางเป้าหมายและค่าระยะทางที่มีประสิทธิภาพของ LRF จะต้องเท่ากับ 10 กม.
  • สามารถให้ค่าแอซิมัท ระยะพิทช์ และระยะทางที่แม่นยำของเป้าหมายแบบเรียลไทม์
  • ตรวจสอบตนเองและส่งคืนผลลัพธ์
  • เซ็นเซอร์สามตัวจัดตำแหน่งแกนแสงให้สอดคล้องกัน
  • รายงานข้อมูลมุมและข้อมูลระยะทางของเป้าหมายที่จับได้ซึ่งสัมพันธ์กับแกนอ้างอิง
  • ระบบสามารถรับข้อมูลเป้าหมายที่กำหนดโดยอุปกรณ์นำทางอื่นๆ เพื่อค้นหาและติดตาม

ข้อกำหนดทางเทคนิค

ข้อมูลจำเพาะของระบบ




แพลตฟอร์มที่มีความเสถียร 2 แกน 4-gimbal
ความคุ้มครอง Azimuth n×360°ต่อเนื่อง
ความคุ้มครองระดับความสูง -110°~+20° (0° เป็นแนวนอนข้างหน้า)

ความแม่นยำในการปรับเสถียรภาพ

25μrad (1σ)
ความแม่นยำเชิงมุม ±0.1° (1σ)



พารามิเตอร์ทางกายภาพ




มิติ ≤Φ430mm×640mm(H)
น้ำหนัก ≤45กก.
สี เครื่องบินสีเทา
อินเตอร์เฟซ

อินเทอร์เฟซวิดีโอ: ซิงโครนัส RS422

อินเทอร์เฟซการสื่อสาร: RS422 . แบบอะซิงโครนัส

กล้องความร้อน


Pixel 640×512
เครื่องตรวจจับ MWIR ระบายความร้อนด้วย FPA
ช่วงโฟกัส 23~450 มม. (ซูมต่อเนื่อง)
FOV 1.22° (สูง)×0.98°(V)~23.5°×18.9°
เวลาเย็นลง ≤8นาที @อุณหภูมิห้อง
ความถี่เฟรม 50Hz
NETD ≤25mK@25℃
ระยะตรวจจับ 16km (เป้าหมายทั่วไป ยานพาหนะ 2.3m × 2.3m)
ระยะการรับรู้ 9Km (เป้าหมายทั่วไป: ยานพาหนะ 2.3m×2.3m)

กล้องกลางวัน


เซนเซอร์ CCD ที่มีสีสัน
ปณิธาน 1920×1080 (16:9)
ความยาวโฟกัส 13mm~360mm
FOV 19.5°×10.88°~0.79°×0.44°
การเจาะหมอก ใช่
ระยะตรวจจับ 15 กม. (เป้าหมายทั่วไป: ยานพาหนะ 2.3 ม. × 2.3 ม.)
ระยะการรับรู้ 12 กม. (เป้าหมายทั่วไป: ยานพาหนะ 2.3 ม. × 2.3 ม.)

เครื่องวัดระยะด้วยเลเซอร์


ความยาวคลื่น 1.06μm
แนว 300m ~ 10km ความแม่นยำ ≤±5m

พารามิเตอร์ด้านสิ่งแวดล้อม


อุณหภูมิในการทำงาน -40℃~+60℃
อุณหภูมิในการจัดเก็บ -50℃~+70℃

พารามิเตอร์พลังงาน


กิมบาล

DC24~36V,

การใช้พลังงาน

: ≤500W (คงที่)

กล่องควบคุม DC24V ช่วง 18V ~ 36V;การใช้พลังงาน: ≤3W (คงที่)



กล่องควบคุม

ในฐานะที่เป็นศูนย์บัญชาการของระบบ เนื้อหาการควบคุมกล่องควบคุมประกอบด้วย: จอยสติ๊ก การสลับโหมดการทำงาน ภาพความร้อนและการปรับภาพในเวลากลางวัน การกำหนดระยะด้วยเลเซอร์ การติดตามเป้าหมาย การควบคุมการเคลื่อนที่ของ gimbal ฯลฯ ส่วนประกอบหลักแสดงไว้ในรูปที่ 3 และ อินเทอร์เฟซภายนอกประกอบด้วยขั้วต่อการบิน 12 พินสำหรับคำจำกัดความของอินเทอร์เฟซ โปรดดูที่ส่วนที่ 4 ภาคผนวก2.3นิยามอินเทอร์เฟซของกล่องควบคุม.
