| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | JOHO |
| ได้รับการรับรอง: | ISO9001:2000 |
| หมายเลขรุ่น: | jh640-800 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | negotiation |
| รายละเอียดการบรรจุ: | กรณีอุปกรณ์ความปลอดภัยมาตรฐาน |
| เวลาการส่งมอบ: | 2 เดือนหลังจากได้รับการชำระเงิน |
| เงื่อนไขการชำระเงิน: | T/T, L/C |
| สามารถในการผลิต: | 50Sets / ปี |
| เทคโนโลยี: | อินฟราเรด | สไตล์: | กล้องถ่ายภาพความร้อน |
|---|---|---|---|
| ชนิด: | ซูมกล้อง EO IR ต่อเนื่อง | ความยาวโฟกัส: | 800 ~ 80 มม. ซูมอย่างต่อเนื่อง |
| มาตรฐาน: | GJB | ลักษณะการทำงาน: | กันน้ำ / สภาพอากาศ |
| ระยะทางที่มีประสิทธิภาพ: | 30 กม. (เป้าหมาย: ยานพาหนะ 2.3 มม. 2.3 ม.) | แอพพลิเคชัน: | การนำทางการเฝ้าระวังการช่วยเหลือ |
| แสงสูง: | กล้องถ่ายภาพความร้อนระยะไกลกล้องถ่ายภาพความร้อนอินฟราเรด,infrared thermal imaging camera |
||

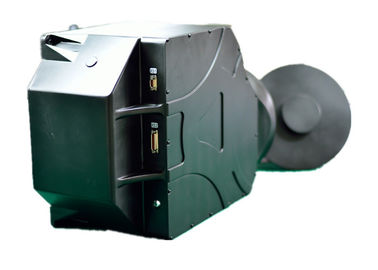

JH640-800 กล้องถ่ายภาพความร้อนอินฟราเรดระยะไกล HgCdTe FPA
1.1 ระบบเลนส์
กล้องถ่ายภาพความร้อนใช้ระบบออพติคอลซูมแบบต่อเนื่องคลื่นกลาง (3.7μm ~ 4.8μm) ซึ่งเป็นโครงสร้างที่ถ่ายทอดได้อย่างเต็มรูปแบบประกอบด้วยกลุ่มเลนส์คงที่ด้านหน้ากลุ่มเลนส์ซูมกลุ่มเลนส์ชดเชยกลุ่มเลนส์คงที่หลังกลุ่มสะท้อนและรีเลย์เลนส์ แผนภาพระบบเลนส์หมายถึงรูปที่ 1
รูปที่ 1 แผนภาพระบบออปติคัลซูมอย่างต่อเนื่อง
กลุ่มเลนส์ซูมและกลุ่มเลนส์ชดเชยใช้เลนส์แยก 2 ชิ้น เพื่อให้มั่นใจถึงคุณภาพของภาพที่ชัดเจนและมั่นคงเมื่อเลนส์ซูมเคลื่อนที่ไปตามทิศทางของแกนเลนส์ชดเชยจะเลื่อนไปพร้อมกันเพื่อทำการชดเชยแบบเรียลไทม์ การออกแบบไดรฟ์มอเตอร์คู่สำหรับกลุ่มเลนส์ซูมและชดเชยสามารถลดระดับเสียงและลดน้ำหนักได้ในเวลาเดียวกันการใช้ตัวสะท้อนแสงไปยังเส้นทางแสงสะท้อนสามารถลดระดับเสียงได้อีก เลนส์รีเลย์ทำให้รูม่านตาตั้งอยู่ในใจกลางของระบบเลนส์โฟกัสและความสามารถแต่ละชุดมีความสม่ำเสมอเพื่อให้ได้ประสิทธิภาพการป้องกันความเย็น 100%
1.2 เครื่องตรวจจับ
กล้องตรวจจับความร้อนระยะไกล JH640-800 เลือกรุ่นที่สามที่นำเข้าเครื่องตรวจจับอาเรย์โฟกัสระนาบเย็นที่นำเข้ารุ่นนี้เป็นเครื่องตรวจจับประสิทธิภาพสูงที่มีอายุการใช้งานมากที่สุดและใช้กันอย่างแพร่หลายมากที่สุด ระนาบโฟกัสทำจากวัสดุ HgCdTe พร้อมการตอบสนองของคลื่นกลาง (3.7μm ~ 4.8μm) ความสามารถในการตรวจจับ (D *) ถึง ด้วยข้อดีของประสิทธิภาพที่ดีในพื้นที่สเปกตรัมที่มีประสิทธิภาพและช่วงอุณหภูมิการทำงานที่กว้างเครื่องตรวจจับนี้ได้นำไปใช้อย่างกว้างขวางกับการตรวจจับอินฟราเรดการเฝ้าระวังตรวจสอบการเตือนการค้นหาเป้าหมายและการติดตามบนเครื่องบินเรือยานพาหนะและผู้ให้บริการอื่น ๆ
เครื่องตรวจจับความเย็นนั้นใช้เครื่องทำความเย็นวงจรสเตอร์ลิงจำนวนเต็มซึ่งใช้หลักการขยายตัวแบบ gassy isentropic พร้อมด้วยตัวละครอเนกประสงค์และอายุการใช้งานที่ยาวนานกว่าเครื่องทำความเย็นชนิดนี้มีข้อดีมากมายเช่นโครงสร้างขนาดกะทัดรัดปริมาตรขนาดเล็กน้ำหนักเบาช่วงอุณหภูมิเย็นสั้น เวลาเริ่มต้นที่มีประสิทธิภาพสูง, อายุยืน, ง่ายต่อการควบคุม, เวลาในการทำงานต่อเนื่องนานและอื่น ๆ
1.3 วงจรประมวลผลสัญญาณ
1.3.1 หลักการ
หากเปรียบเทียบระนาบโฟกัสอินฟราเรดกับดวงตาของกล้องถ่ายภาพความร้อนอินฟราเรดแผงวงจรประมวลผลภาพคือสมองของมัน ฟังก์ชั่นหลักของวงจรประมวลผลสัญญาณ (SPC) คือการวิเคราะห์สัญญาณแบบเรียลไทม์ที่ครอบคลุมมุ่งเป้าไปที่ข้อบกพร่องของภาพอินฟราเรด บนพื้นฐานของเสถียรภาพอุณหภูมิของ FPA, SPC บรรลุฟังก์ชั่นของการสร้างสัญญาณการขับ, การประกอบวิดีโอมาตรฐาน, การสื่อสารกับพีซี, การสื่อสารระหว่างมนุษย์และเครื่องจักร ฯลฯ หลักการพื้นฐานของการประมวลผลสัญญาณวงจรหมายถึงรูปที่ 2
ข้อมูลจำเพาะ:
ตรวจจับ | |
เครื่องตรวจจับ | ระบายความร้อนด้วย HgCdTe FPA |
pixel | โหมด: 640X512 โหมด B: 320x256 |
ช่วงสเปกตรัม | โหมด: 3.7μm ~ 4.8μm โหมด B: 3.7μm ~ 4.8μm / 7.7μm ~ 11.0μm |
NETD | ≤25mK (ที่ 25 ℃) |
อุณหภูมิในการทำงาน FPA | 90K 120K ~ |
ประเภทระบายความร้อน | วงจรทำความเย็น |
คูลลิ่ง | ≤6นาทีที่25ºC |
เลนส์ | |
ความยาวโฟกัส | 80 ~ 800 มม. (ซูมต่อเนื่อง) F #: 4 |
FOV | 6.87 °× 5.50 ° ~ 0.69 °× 0.55 ° (สูง x V) |
การแสดงผลภาพ | |
เอาท์พุทวิดีโอ | วิดีโอแอนะล็อก: PAL มาตรฐาน กรอบความถี่: 25Hz วิดีโอดิจิทัล: 14 บิต LVDS |
ความสว่าง & ความคมชัด | ปรับอัตโนมัติ / แมนนวล |
กระแสไฟฟ้า | BH และ WH |
การติดต่อสื่อสาร | |
คำสั่งและการควบคุม | RS232 |
พาวเวอร์ซัพพลาย | |
พาวเวอร์ซัพพลาย | 24VDC / 1.5A |
ช่วงอุปทานที่กว้าง | 18V ~ 36V |
การใช้พลังงาน | ≤25w |
สิ่งแวดล้อม | |
อุณหภูมิในการทำงาน | -40? C ~ + 60 ° C |
อุณหภูมิการเก็บรักษา | -50ºC ~ + 70 องศาเซลเซียส |
หลักฐานการสั่นสะเทือนและแรงกระแทก | GJB150.16-86 /MIL-STD-810F-514.5 |
ทดสอบอุณหภูมิสูงและต่ำ | GJB 150.3-86 / MIL-STD-810F-514.5 |
ทางกายภาพ | |
น้ำหนัก | ≤20kg |
ขนาด | 460 มม. x 230 มม. x 325 มม. (ยาว x กว้าง x สูง) |
สี | ออกไซด์สีดำ |
ช่วงตรวจจับ | |
ช่วงการตรวจจับ | 30 กม. (เป้าหมาย: ยานพาหนะ 2.3 มม. 2.3 ม.) |
